Neuerungen 3DEXPERIENCE 2022x: Part Design und Sketcher

PATTERN ANALYSIS

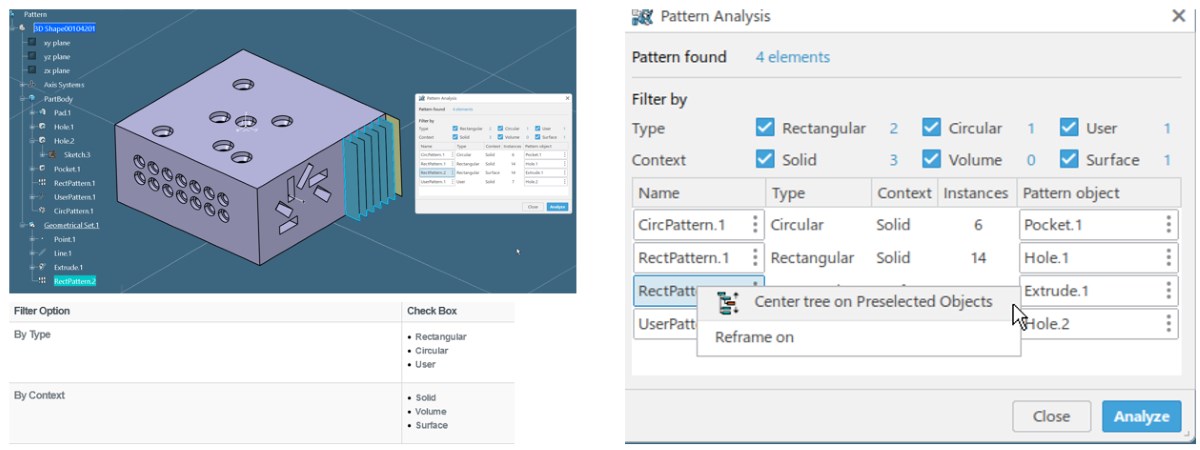

Mit dieser Funktion analysieren Sie schnell alle angewendeten Pattern-Operationen eines Bauteils. Pattern, die im Generative Shape Design erstellt wurden, werden ebenfalls erkannt. Es stehen zur besseren Übersicht, verschiedene Filter zur Auswahl. Über RMB kann das Objekt im Strukturbaum dargestellt und selektiert werden. Option: Center Tree on Preselected Objects, siehe Bild 1 unten.

HOLE ANALYSIS

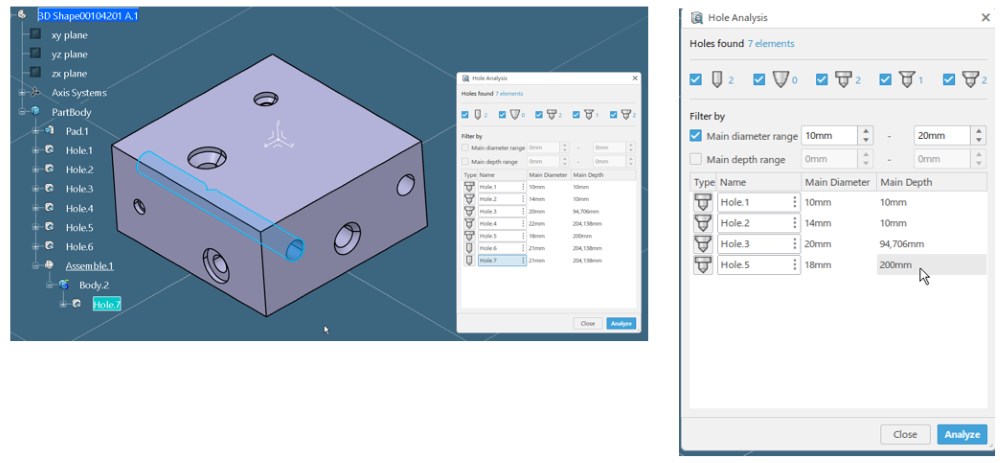

Diese Funktion bietet eine schnelle Analyse aller vorhandenen Bohrungen des Typs Hole eines Bauteils. Eine Filteroption bietet beispielsweise die Möglichkeit, nach Diameter Range zu filtern. Per RMB kann das Objekt im Tree dargestellt und selektiert werden. Option: Center Tree on Preselected Objects, siehe Bild 2 unten.

TIPP:
Bohrungen, welche als Pocket erstellt wurden, werden nicht erkannt. Ebenso werden auch keine Split-Operationen wie z.B. der Schnitt durch eine zylindrische Fläche erkannt.

ERWEITERUNG IN DER SKETCHER FUNKTION: TEXT

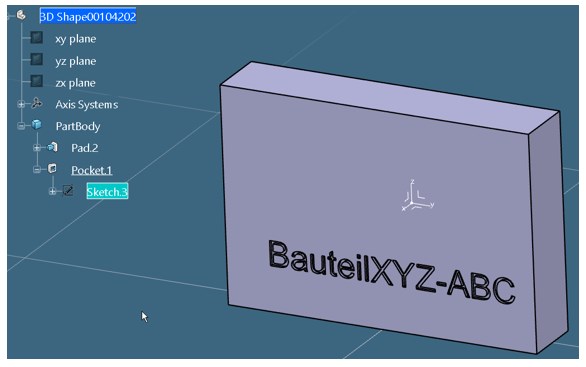

Sie können nun im Sketcher einen Text nachträglich bearbeiten und ändern. Dies gilt auch für dessen Ankerpunkt, um die Position des Textes zu modifizieren.

So gehen Sie vor:

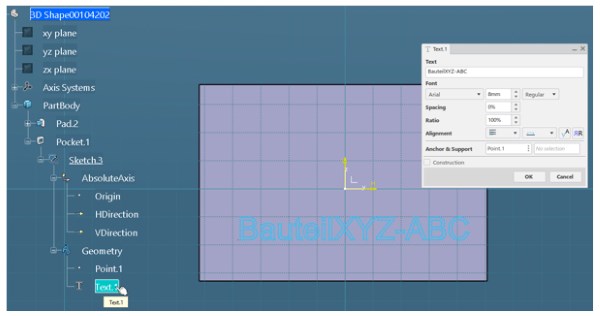

• Wechseln Sie im Strukturbaum in den entsprechenden Sketch. Klappen Sie das Feature-Icon des Sketches auf und klicken Sie doppelt auf das zu bearbeitende Text-Icon.

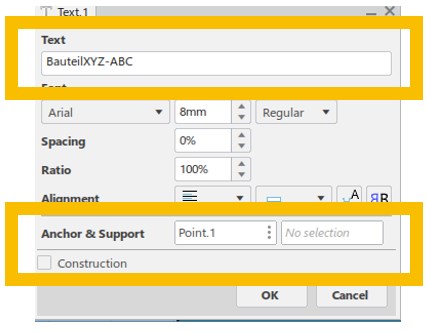

• Es öffnet sich das Definitionsfenster. Nun können Sie die Änderungen zum Text, Font oder auch den Ankerpunkt durchführen.
