Wie verwenden Sie unter NX Vorlagen für PMI?
Veröffentlicht 29.03.2022
Redaktionsleitung

Dipl.-Ing. Nicole Meyer
Senior Consulting 3DS-PLM | Redakteurin 3DS-PLM Technisches Magazin
Autor*in

Dipl.-Ing. Frauke Möller
CAD-Consultant 3DS-PLM
VORLAGEN FÜR PMI VERWENDEN

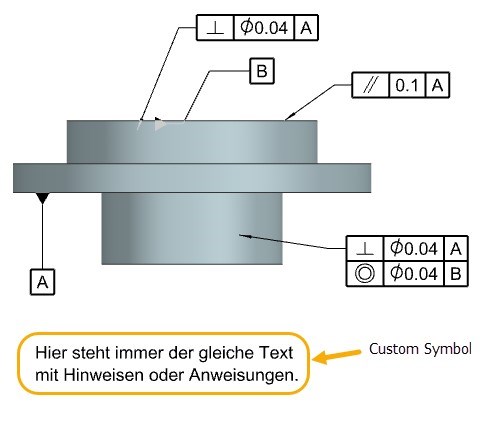

Texte, Stempel oder Formen, die regelmäßig verwendet werden, können als Custom Symbols in einem Katalog gespeichert werden. Dies gilt nicht nur für 2D-Zeichnungen, Custom Symbols können auch als PMIs im 3D verwendet werden (s. Abbildung 1).

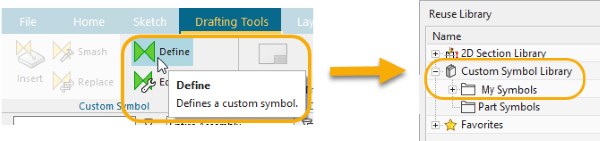

Texte und Formen, die als Stempel bzw. Vorlagen verwendet werden sollen, können im Drafting erzeugt und in der Custom Symbol Library gespeichert werden. Hier können auch eigene Kataloge angelegt bzw. eingebunden werden (s. Abbildung 2). Die Symbole werden genau wie im 2D aus dem Katalog direkt in den Arbeitsbereich hineingezogen und so ein PMI erzeugt.
