Tipps zum Arbeiten mit STIMULUS

Veröffentlicht 29.03.2022

Hier erfahren Sie, wie Sie interne Blockdiagramme (IBDs) aus Magic Cyber Systems Engineer in STIMULUS importieren und dadurch das Verhalten der modellierten Systemarchitektur zeitnah und konsistent prüfen können.

Redaktionsleitung

Dipl.-Ing. Nicole Meyer

Senior Consulting 3DS-PLM | Redakteurin 3DS-PLM Technisches Magazin

STIMULUS PLUG-IN

Interne Blockdiagramme (IBDs) aus Magic Cyber Systems Engineer* (früher bekannt als Cameo Systems Modeller) können in STIMULUS importiert werden, um die Konsistenz zwischen Anforderungen und Systemarchitektur zu validieren.

So gehen Sie vor:

Wählen Sie die IBD in der Modellstruktur des Magic Cyber Systems Engineers aus.
Exportieren Sie das Diagramm.
Importieren Sie die Daten im Anschluss in das Programm STIMULUS.

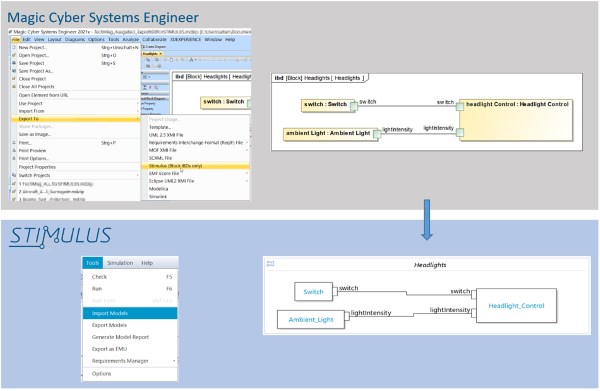

Abbildung 1: Arbeiten mit dem STIMULUS Plug-in

*: gehört zum CATIA Magic Portfolio, verfügbar ab Version 2021x Refresh 1, erfordert das STIMULUS Plug-in
