3DEXPERIENCE ENOVIA Update unter R2022x

Veröffentlicht 06.12.2022

Im aktuellen Release kamen mit dem neuen „Functional Delivery“ in den 3DEXPERIENCE Brands interessante Erweiterungen und Neuerungen hinzu. Eine Auswahl haben wir für Sie zusammengestellt. Lesen Sie im folgenden Artikel mehr zu den neuen Möglichkeiten.

Redaktionsleitung
Dipl.-Ing. Nicole Meyer
Dipl.-Ing. Nicole Meyer
Senior Consulting 3DS-PLM | Redakteurin 3DS-PLM Technisches Magazin
Autor*in
Radu Balut, Dipl.-Ing.
Dipl.-Ing. Radu Balut
Consultant 3DS-PLM

Collaborative Lifecycle for Dashboard R2022x

Mit der neuen Option Advanced New Branch sind erweiterte Optionen verfügbar, wenn neue Strukturzweige erstellt werden sollen:

  • Branch
  • Reuse
  • Exclude

Diese Vorauswahl birgt mehr Flexibilität und Übersicht bei der Rückverfolgbarkeit. Mit dieser neuen Option kann man den gesamten Branch-Prozess individuell anpassen. Es gibt ein neues Dialogfeld, in dem Sie definieren können, welche technischen
Elemente ausgewählt werden sollen, anstatt dies einzeln zu selektieren. Sie können ein Präfix oder Suffix im Namen des Titels hinzufügen. Auf diese Weise können Sie später die Komponenten leicht identifizieren.

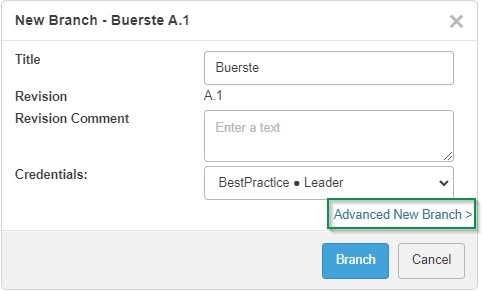

Abbildung 1: Auswahl der Option Advanced New Branch

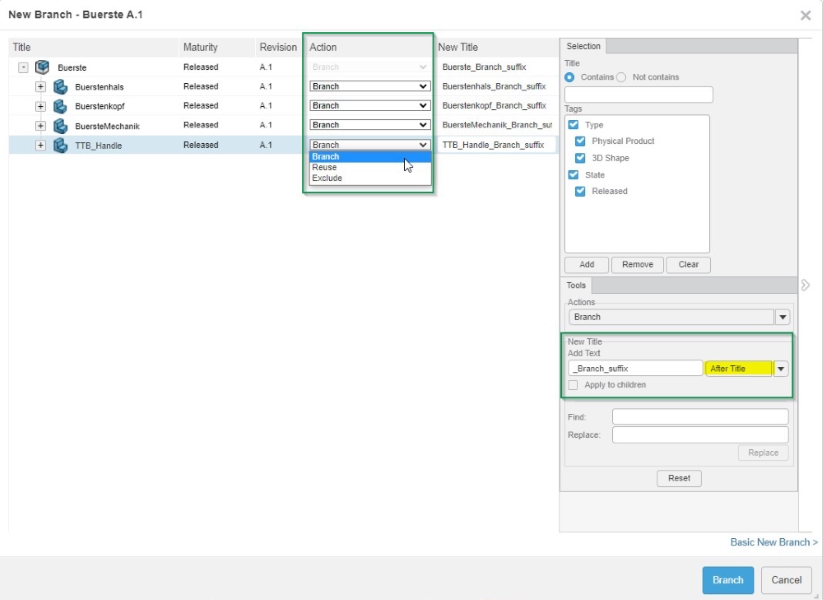

Abbildung 2: Im Eingabefenster Selection wird der Titel individuell angepasst

So können Sie im Auswahlfenster Selection den Titel individuell anpassen:

Flexibilität und Sichtbarkeit mit dem neuen Status für Änderungen

Sie können jetzt den Status einer vorgeschlagenen Änderung als Proposed Status ausweisen.
Wenn sich eine Change Action (CA)  im Status DRAFT oder IN WORK befindet, kann ein Änderungskoordinator, ein CA-Eigentümer oder ein Zugeordneter den Status der vorgeschlagenen Änderung als Proposal Changes angeben.

Sie gewinnen mehr Flexibilität, indem Sie frühzeitig über eine mögliche Änderung informieren, die Änderung aber in diesem Status ohne Auswirkungen auf dem Lebenszyklus ablehnen zu können.


Abbildung 3: Quelle Dassault Sytèmes, Online Dokumentation



Product Explorer: Separate Versionierung von CAD und Datei im Strukturbaum

Im Strukturbaum können Sie nun die Attribute zur CAD-Version und der CAD-Dateiversion von CATIA V5 Elementen in den entsprechenden Spalten für Produkte und Teile anzeigen.
Um die Spalten CAD-Version und CAD-Dateiversion anzuzeigen, klicken Sie im Abschnitt Tools der Aktionsleiste auf die Optionen der Baumansicht, danach selektieren Sie weitere Attribute aus. Wählen Sie die im Anschluss die Attribute aus, die Sie hinzufügen möchten. Beenden Sie die Auswahl mit Close.


Anmerkungen: Die Attribute CAD-Version und CAD-Dateiversion sind nur für Teile und Produkte verfügbar, die in CATIA V5 geöffnet und in der 3DEXPERIENCE Plattform gespeichert werden.
CAD Version und CAD File Version werden bereits für 3D-Shapes durch das Attribut  XCADGenericRepExtension unterstützt.

Sie können die CAD-Version und die CAD-Dateiversion mit dem Befehl Tree List View Options direkt in dem Strukturbaum visualisieren.


Abbildung 4: Selektion von Tools unter der Actionbar Tree List View Options
Abbildung 5: Auswahl der Attribute, die zugewiesen werden sollen
