Abbildung und Automatisierung von Prozessabläufen mit SIMULIA Isight

Veröffentlicht 01.04.2019

In der letzten Ausgabe unseres Magazins haben wir über die rechnergestützte Design-Optimierung zur Beurteilung von Entwürfen im Produkt-Entwicklungsprozess mit SIMULIA Isight berichtet. Eine wesentliche Funktionalität von Isight ist auch die Abbildung von Prozessabläufen.

Redaktionsleitung
Dipl.-Ing. Nicole Meyer
Dipl.-Ing. Nicole Meyer
Senior Consulting 3DS-PLM | Redakteurin 3DS-PLM Technisches Magazin

In der letzten Ausgabe unseres Magazins haben wir über die rechnergestützte Design-Optimierung zur Beurteilung von Entwürfen im Produkt-Entwicklungsprozess mit SIMULIA Isight berichtet. Eine wesentliche Funktionalität von Isight ist auch die Abbildung von Prozessabläufen. Hiermit lassen sich standardisierte und regelmäßig wiederkehrende Aufgaben im Entwicklungsprozess automatisieren bis hin zur Vorbereitung und Erstellung von Auswertungen und Berichten. Die wesentlichen Prozesskomponenten sind wie folgt aufgeführt:

  • Task: einmalige Ausführung eines Ablaufs
  • Loop: Ausführung einer Schleife
  • Design of Experiments (DOE): Sensitivitätsanalyse – wesentliche Einflussfaktoren ermitteln und bewerten
  • Parametrische Optimierung: für eine oder mehrere Zielgrößen ein Optimum bestimmen
  • Monte Carlo: Unsicherheiten bewerten, stochastische Einflüsse wirken auf die Eingangsgrößen gemäß einer vorgegebenen Verteilungsfunktion
  • Six Sigma Analysis: Zuverlässigkeit verstehen; wird in Verbindung mit anderen Prozesskomponenten (z.B. DOE oder Monte Carlo) verwendet
  • Approximation: Anwendung mathematischer Modelle, die den Zusammenhang zwischen gegebenen Eingaben und resultierenden Antworten annähern
  • Taguchi Robust Design: Robustheitsanalyse nach der Taguchi-Methode
  • Evaluationsmethoden: suchen in einem komplexen Umfeld nach den globalen Optima; hoher Rechenaufwand
  • SDI - Stochastic Design Improvement: beschreibt eine auf der Monte Carlo Simulation basierende iterative Vorgehensweise zur Verbesserung eines Entwurfs
  • Target Solver: variiert die Werte der Eingabevariablen in einem vorgegebenen Bereich bis die Zielgrößen innerhalb einer vorgegebenen Toleranz erreicht sind

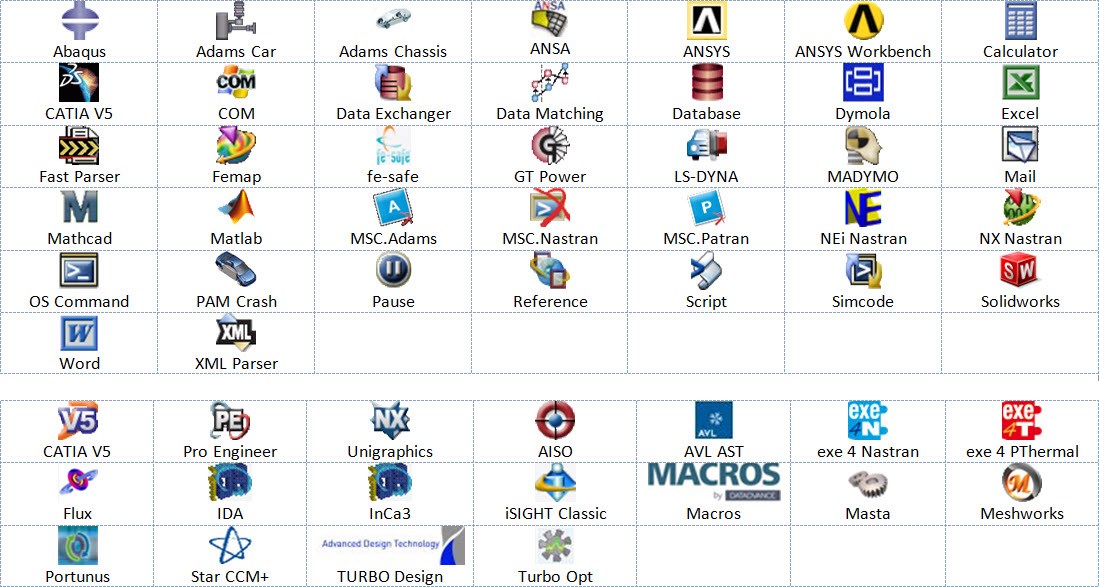

Zu den Aktivitätskomponenten gehören die im Bild 1 dargestellten Module:

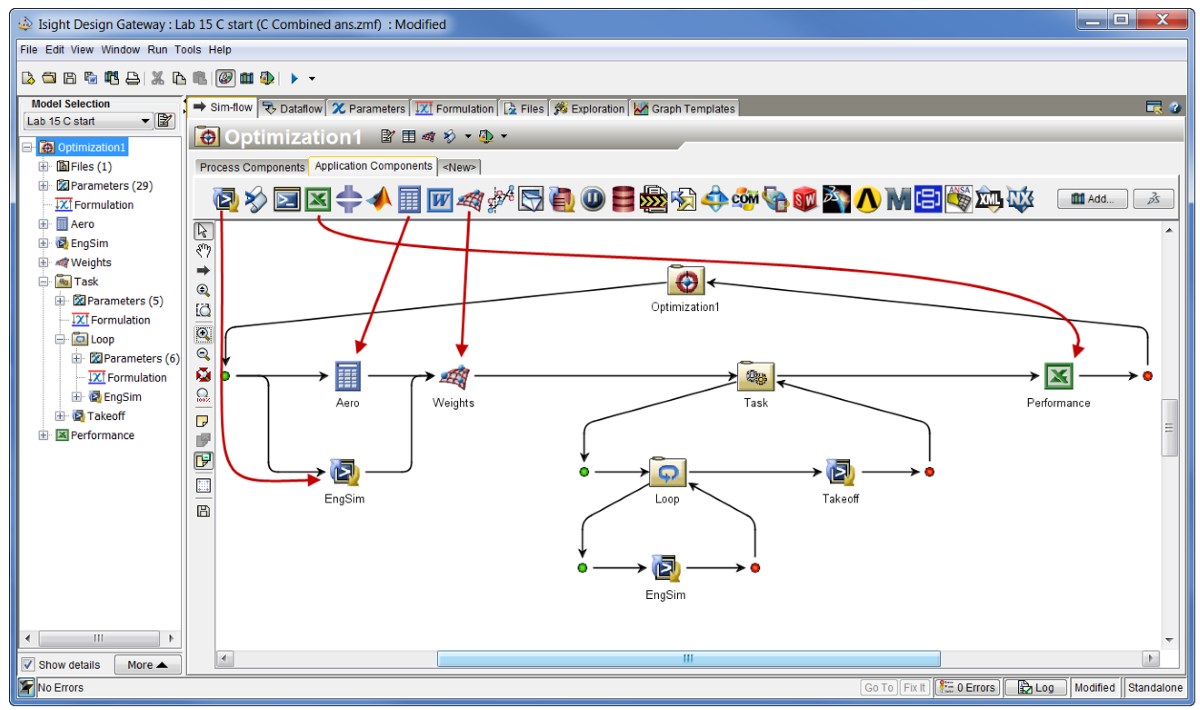

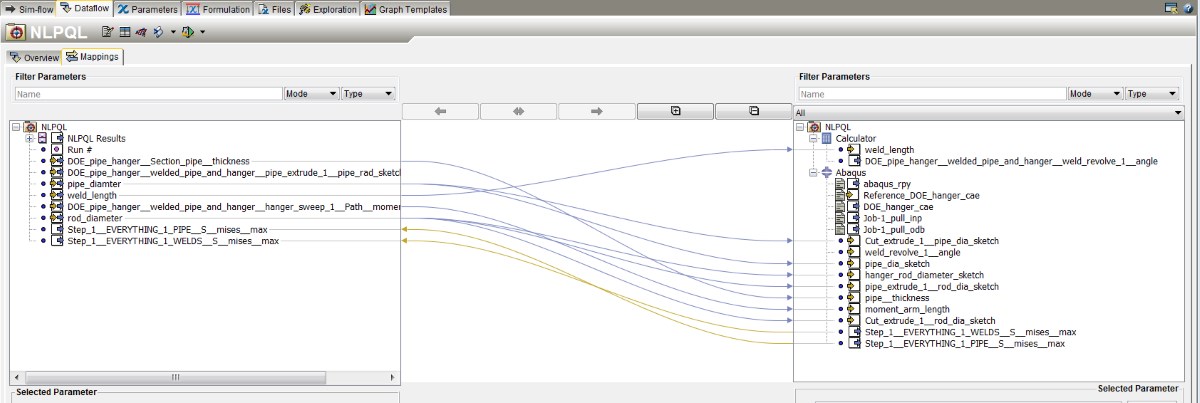

Isight unterstützt eine Vielzahl kommerzieller Anwendungen und Schnittstellen zum Betriebssystem, zu eigener Software und zu den allgemeinen MS/Office-Paketen. Die Erstellung des Simulationsmodells erfolgt im Design Gateway von Isight. Hier werden die einzelnen Komponenten miteinander verknüpft und die verwendeten Verfahren und ihre Parameter sowie die Bereichsgrenzen definiert.

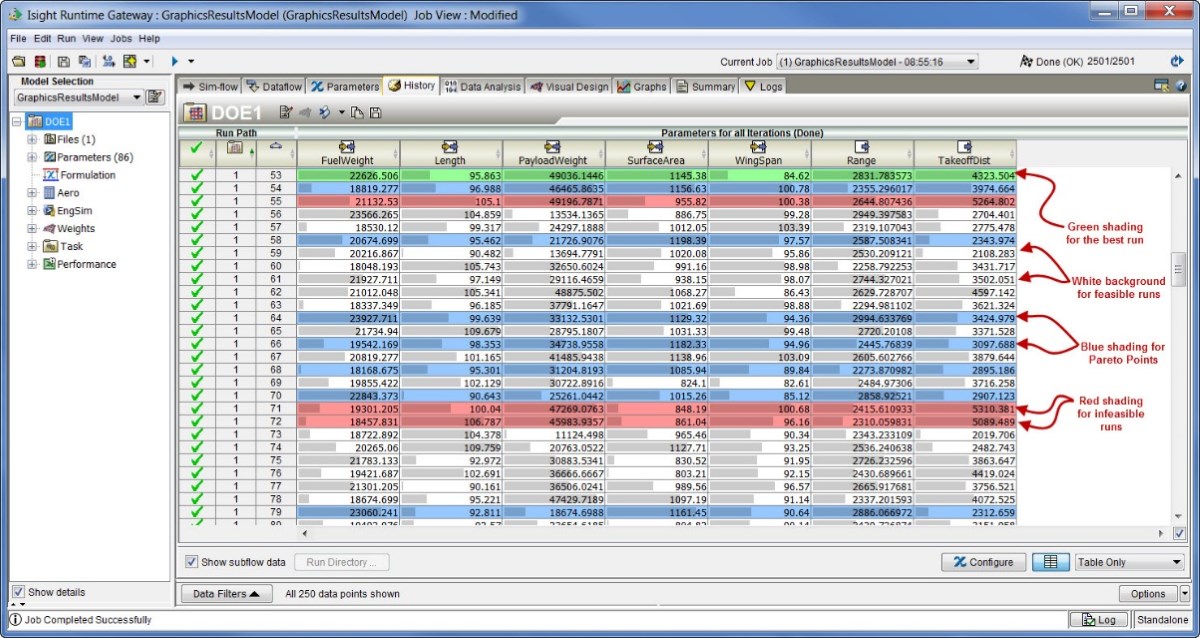

DATENANALYSE UND DURCHFÜHRUNG DES SIMFLOWS MIT DEM ISIGHT RUNTIME GATEWAY

Die Auswertung umfasst eine Vielzahl von Möglichkeiten:

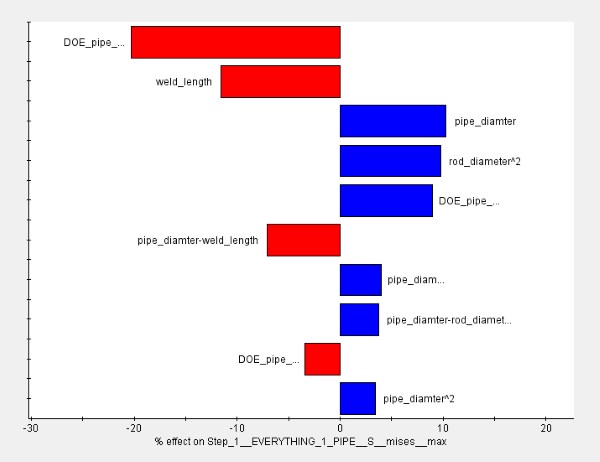

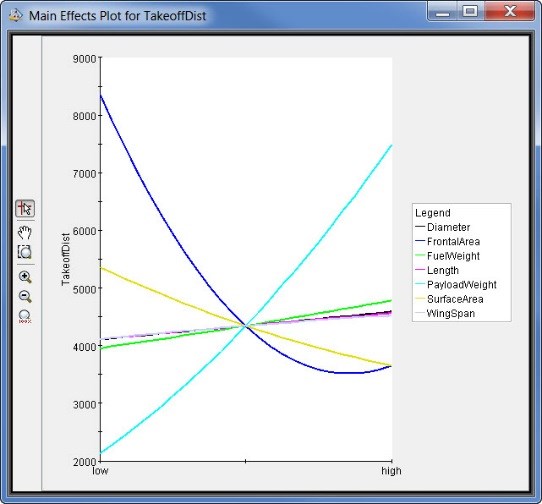

Übersichtstabellen über den Berechnungsablauf, Parameter-Verlauf, Run Grading sowie Korrelationsdarstellung/ -tabellen, 2D & 3D Scatter Plots, Self-Organizing Maps, Kontur- und Flächenplots, Pareto Graphen, Wahrscheinlichkeitsverteilungen.

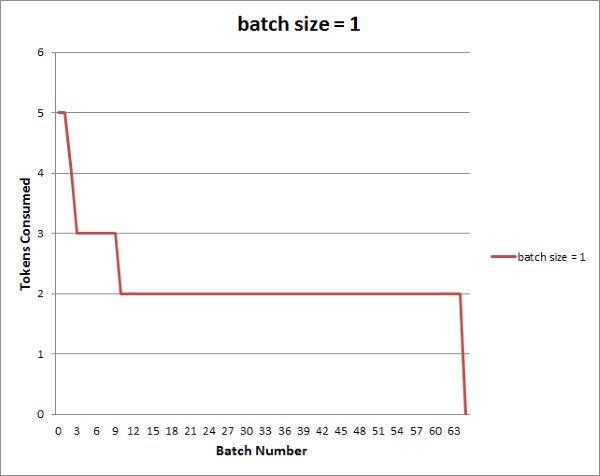

Wenig bekannt ist die Tatsache, dass mit Isight unter gewissen Voraussetzungen auch Rechentoken bei der Verwendung der Abaqus-Solver eingespart werden können. Abaqus verbraucht weniger Rechentoken, wenn es an erster Stelle in einen Isight Simflow integriert ist.

Die Lizensierung von Isight erfolgt über das Extended Portfolio, wobei zur Ausführung der beiden Gateways (Design und Runtime) eine sogenannte Extended CAE-Lizenz erforderlich ist. Die Ausführung eines Simflow erfordert neben den Rechentoken für die Abaqus-Solver auch noch Token für die einzelnen Prozesse bzw. die Solver von Drittprodukten.
