Neuerungen 3DEXPERIENCE CATIA Drafting R2022x

Veröffentlicht 06.12.2022

Im folgenden Artikel erfahren Sie, welche Neuerungen und Erweiterungen in der Version 3DEXPERIENCE CATIA Drafting R2022x zu finden sind.

Redaktionsleitung
Dipl.-Ing. Nicole Meyer
Dipl.-Ing. Nicole Meyer
Senior Consulting 3DS-PLM | Redakteurin 3DS-PLM Technisches Magazin
Autor*in
Oliver Haas, Dipl.-Ing.
Dipl.-Ing. Oliver Haas
Senior Consultant 3DS-PLM

Breakout View

Wenn Sie die Ausbruchtiefe einer Break-Out-View festlegen, so ist es nun möglich, dass die Tiefe des Ausbruchs assoziativ zu einem ausgewählten 3D-Element und nicht nur zu einer 3D-Ebene definiert wird.

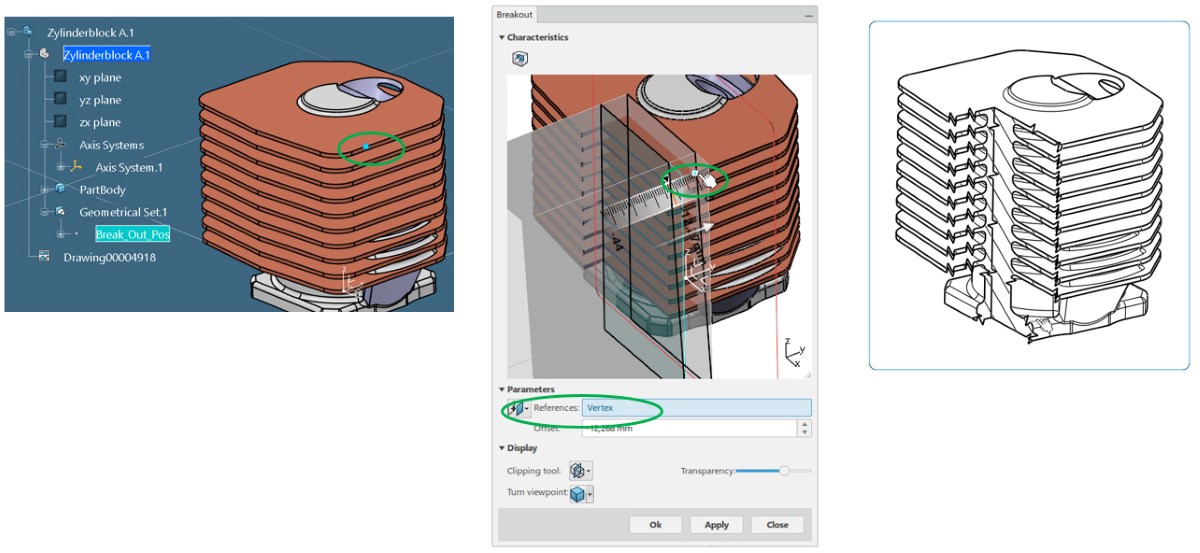

Wie Sie vorgehen müssen, zeigen wir Ihnen am folgenden Beispiel (von links nach rechts).
Definiert wird die Breakout View im 3D-Modell, das Ergebnis des Ausbruchs ist in der 2D-Isometrischen View dargestellt.


Abbildung 1: Definition der Ausbruchstiefe

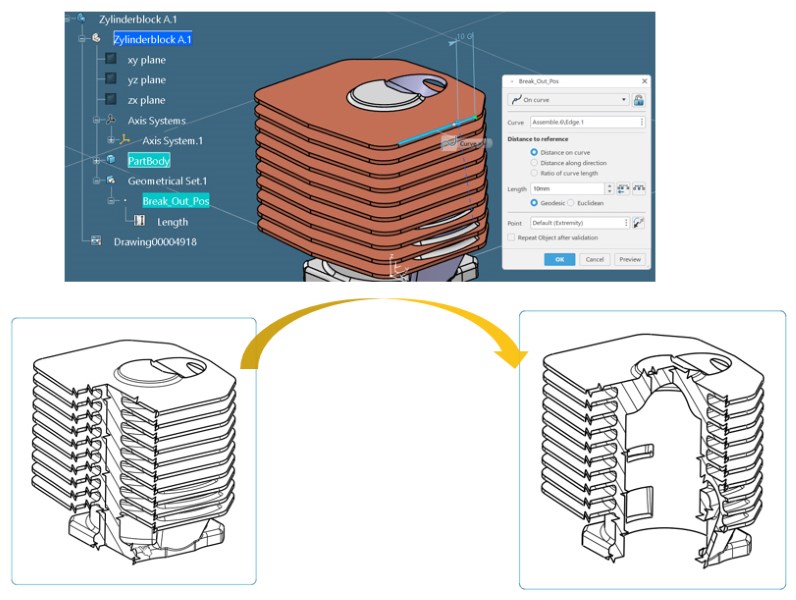

Im dargestellten Modifikationsprozess sehen Sie, dass die Tiefe der Breakout View über die Distanz auf einer Kurve definiert ist. Nachdem der Abstandswert modifiziert ist, wird die Änderung durchgeführt und die Isometrische 2D-Ansicht aktualisiert.

Abbildung 2: Editieren der Ausbruchstiefe

Broken View

Sie können nun automatisch S-Break-Symbole für gebrochene Kanten zylindrischer Elemente darstellen.

Vorteile: Die zylindrischen Objekte sind von anderen Objekten in gebrochenen Ansichten, Beschneidungsprofilen und Detailprofilen normgerecht dargestellt und eindeutig unterscheidbar.

Die folgenden beiden Einstellungen sind im Client über Ihren persönlichen Zugriff im Client einzustellen:

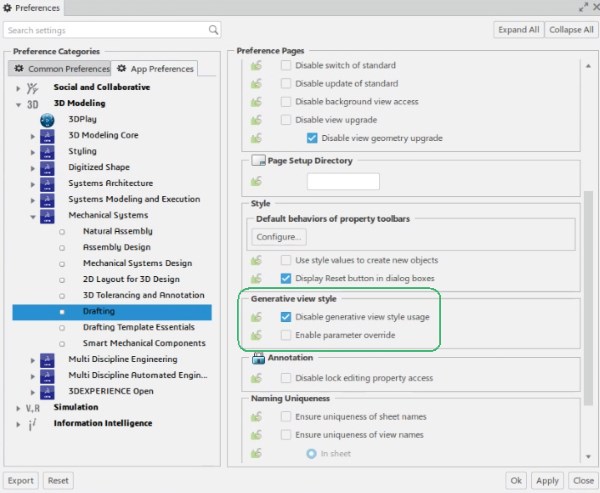

  1. Me/Preferences/AppPreferences/3DModelling/Drafting/Administration unter
    GenerativeViewStyle die Option Disable generative view styleusage deaktivieren

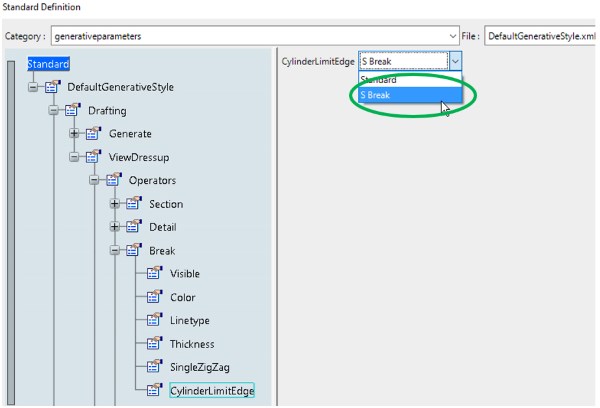

  2. Me/Preferences/Standard der GVS Standard im entsprechenden Abschnitt von Standard auf S Break umstellen


Copy View with Links

Mit dem Befehl Copy View with Links können Sie nun eine oder mehrere Ansichten aus einer Zeichnung (Source) in eine andere Zeichnung (Target) mit Link einbinden.

Vorteile: Sie können jetzt Ansichten aus einer Zeichnung in anderen Zeichnungen mit Link wiederverwenden. Der Link besteht zur Quellen-Ansicht bzw. Quellen-Zeichnung.

Um eine View mit Link in eine andere Zeichnung zu kopieren, folgen Sie unserer Schritt für Schritt Anleitung.

1. Erstellen Sie eine leere View in der Zeichnung, in der Sie die Link-View einfügen wollen.

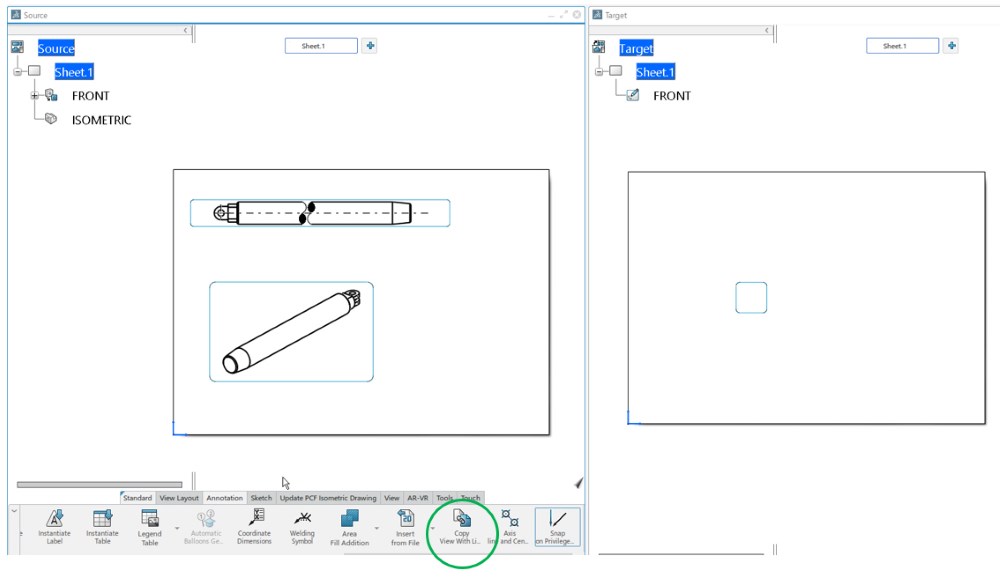

Im Bild unten sehen Sie rechts die Zeichnung „Target“ mit einer Dummy-View „Front“ und links die Zeichnung „Source“, die bereits 2 abgeleitete Ansichten mit Namen „FRONT“ und „ISOMETRIC“ enthält.


2. Bei aktiver Quellen-Zeichnung (Source) unter der Section Annotation das Icon
Copy View With Li… auswählen.

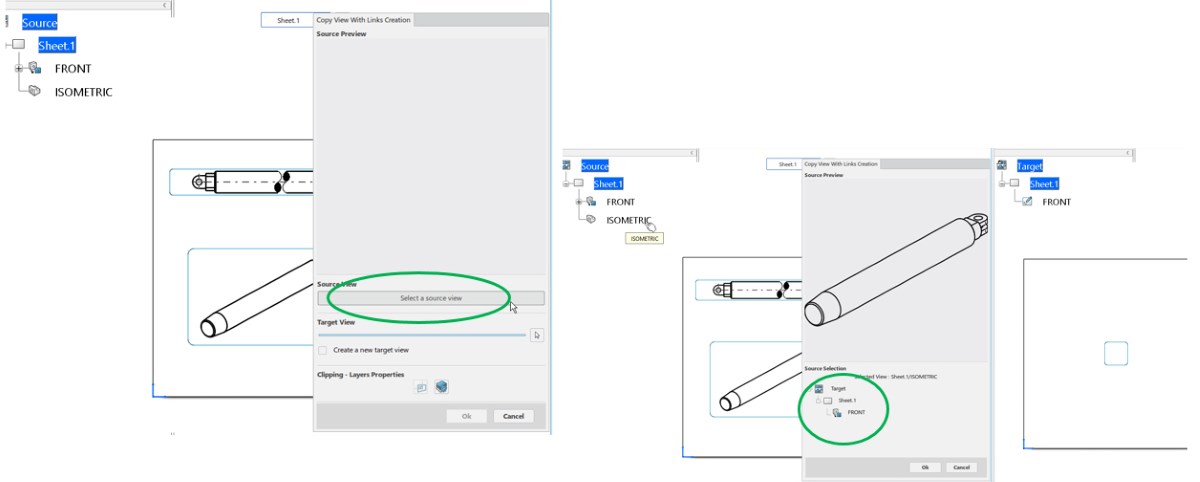

3. Wählen Sie im Benutzerfenster Source Preview die Option Select a source View aus und selektieren Sie anschließend die Quellen-Ansicht. Wählen Sie die Ansicht aus, wohin Sie die Link-View einfügen wollen. Bestätigen Sie die Auswahl mit OK.

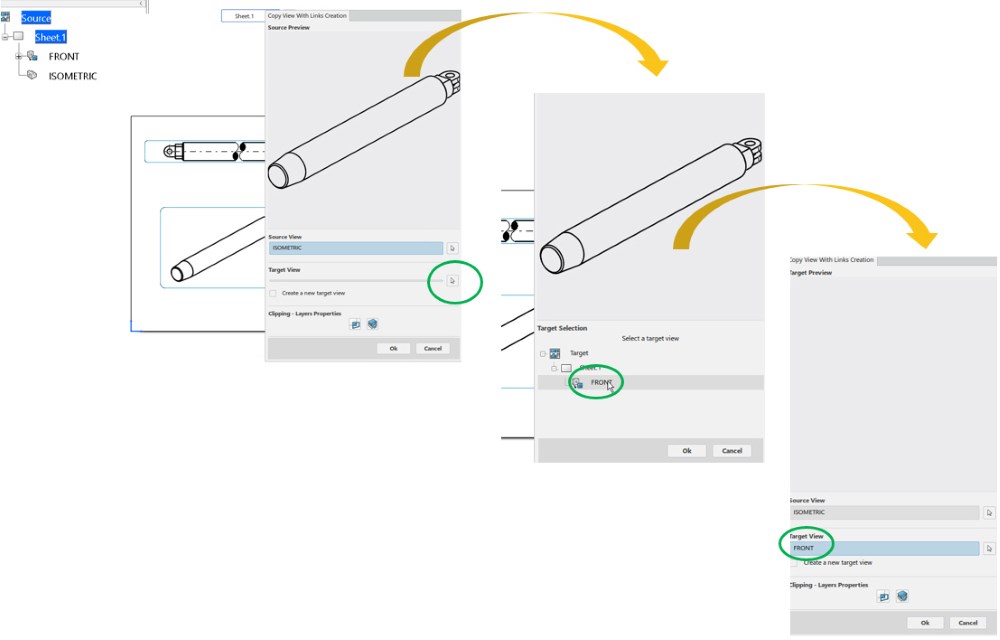

4. Weisen Sie im nächsten Schritt die Target View zu. Öffnen Sie die erweiterte Menüführung. Bestätigen Sie die Auswahl der Zielansicht mit OK.

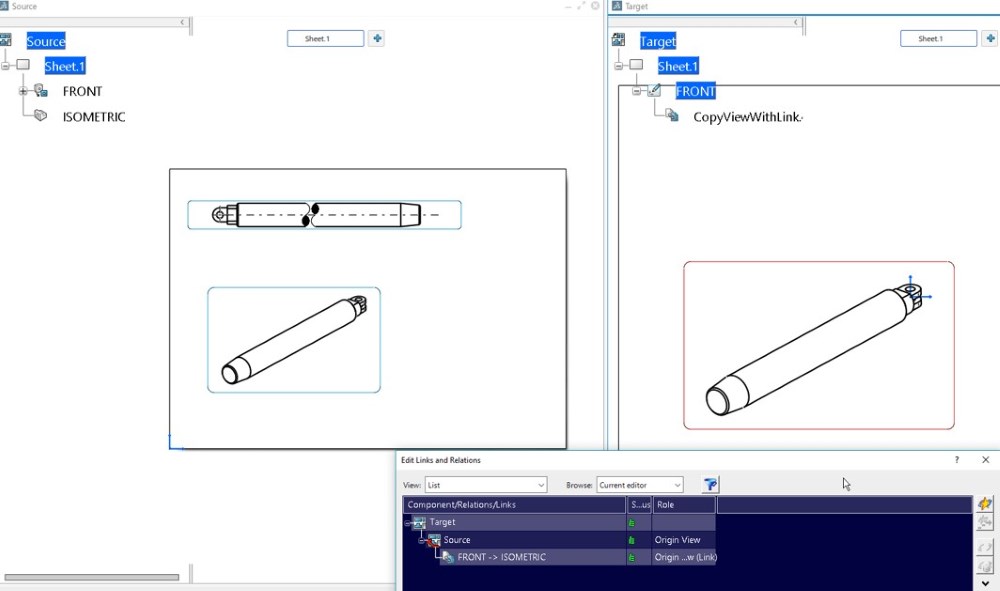

5. Im Bild untern sehen Sie, dass die Ansicht der Target-Zeichnung auf die entsprechende Ansicht der Source-Zeichnung verlinkt ist.
