Neuerungen in der Cloud-Plattform: 3DEXPERIENCE 2023x

CATIA Mechanical & Shape Designer: Neuerungen unter CATIA Part Design

Refine: Edge Fillet

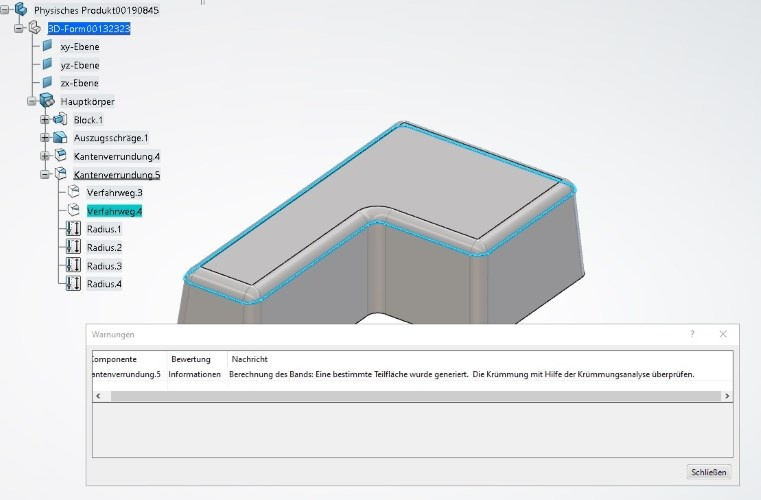

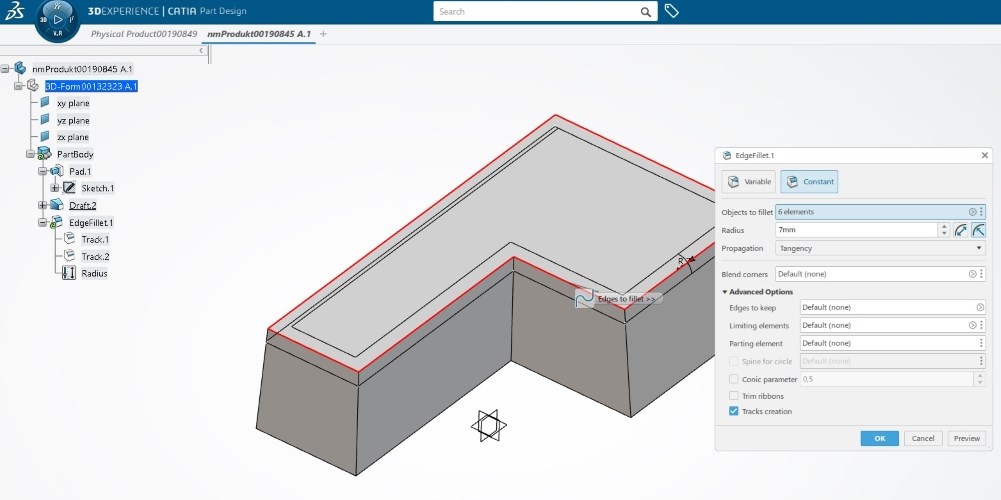

Mit dem GA-Code wurde die "Edge Fillet"-Funktion sowohl bei der Verrundung des Typs "Constant" als auch "Variable" um die Option „Tracks creation/Erstellung von Verfahrwegen“ erweitert. Mit der Aktivierung der Option wird der Strukturbaum um die Kontur des Verfahrweges erweitert.

Sind bei der Kontur Fehler identifiziert, so können zum Verfahrweg auch Warnmeldungen erscheinen.

Model: Shell

Das Definitionsfenster der Shell-Operation (Schalenelement) der Action Bar "Model" wurde um die Option "Preview" erweitert. Dadurch können die Nutzer das Ergebnis und die Auswirkungen ihrer Einstellungen visuell prüfen, bevor die Geometrieänderung übernommen wird.

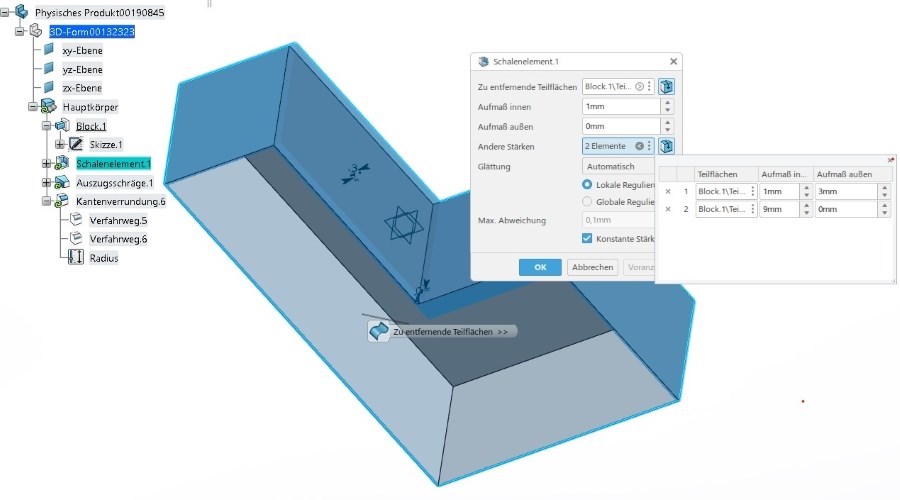

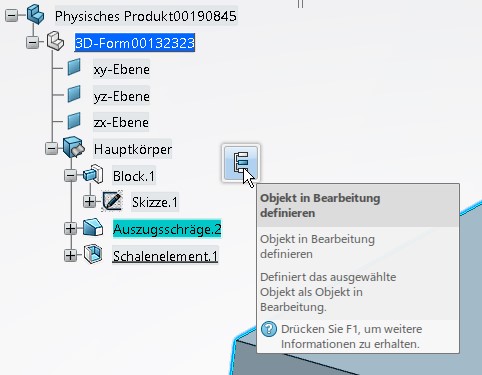

TIPP: Sie wollen ein Feature in Bearbeitung (Define In Work Object) definieren? Klicken Sie im Strukturbaum auf das betroffene Feature. Das Icon für den Schnellzugriff ermöglicht die direkte Aktivierung des Features, ohne über das Kontextmenü zu navigieren.

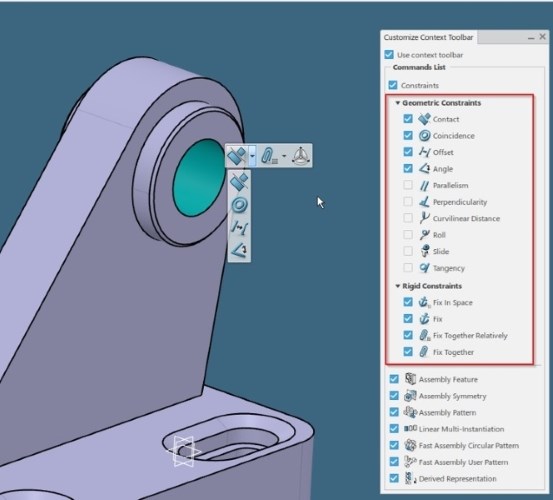

Es stehen unter der „Commands List“ neue Constraint-Befehle zur Auswahl, um die Kontextsymbolleisten für den Schnellzugriff individuell anzupassen. Die Constraint-Kontextsymbolleisten können vollständig angepasst werden, indem Sie die Befehle neu anordnen oder ausblenden.

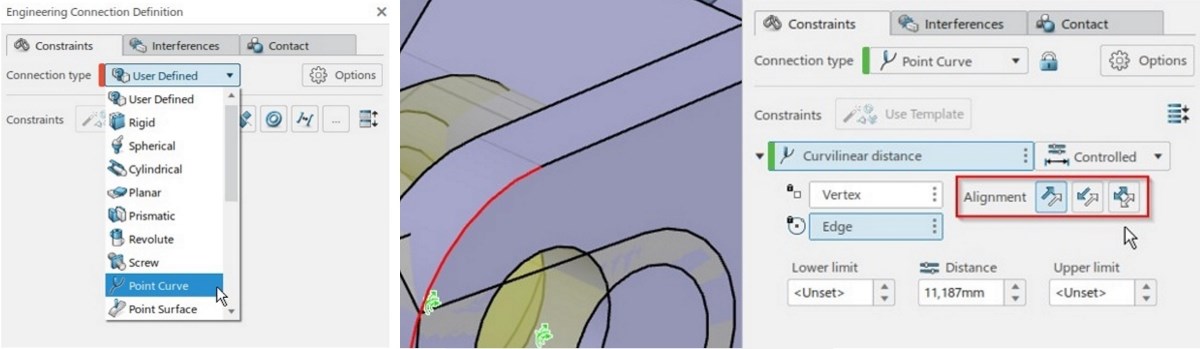

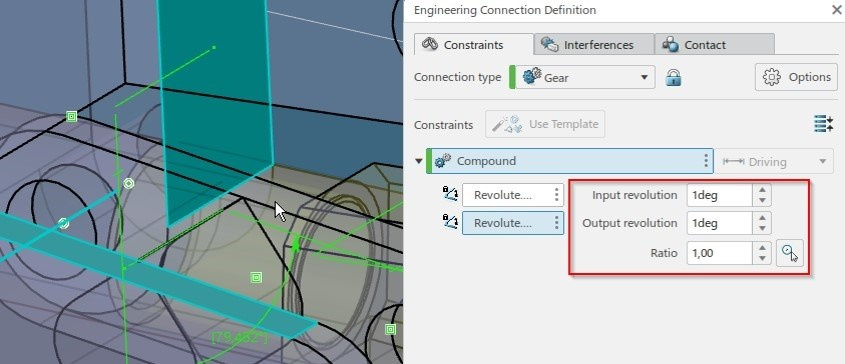

Auch bei den Engineering Connection Typen „Gear“ und „Rack“ stehen neue Optionen für die Berechnung der Übersetzung von Zahnrädern und Zahnstangen zur Verfügung. Sie können zwei Umdrehungseingaben bzw. das Verhältnis beim Zahnrad eingeben. Bei der Zahnstange sind die Angaben der Verschieberichtung sowie eine Umdrehung bzw. die Eingabe über den "Ratio" möglich.

3DSwymer (IFW): 3DSearch

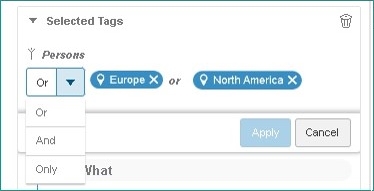

Boolesche Operatoren sind mit den „6W Tags“ unter der Collaboration Toolbar in der 3DSearch App verfügbar. Mit den "6W Tags" können Sie den passenden Filter anwenden, um die relevanten Inhalte einfach und schnell abzurufen. So sparen Sie Zeit, um die richtigen Inhalte schnell zu identifizieren und aufzurufen.

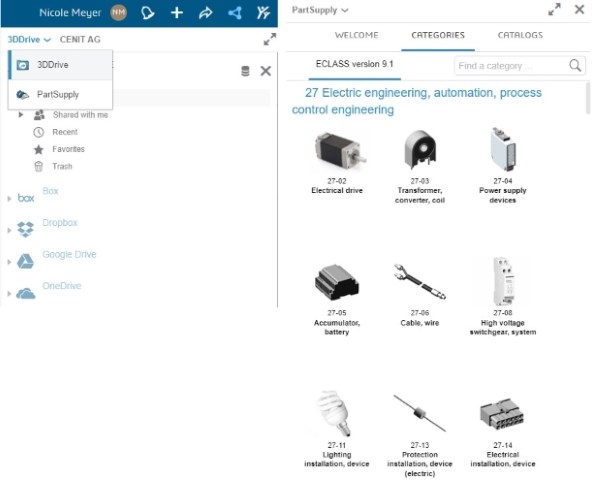

Mit R23 FD01 wurde der Zugriff auf Kataloge für 3D-Komponenten vereinfacht. Sie können nun auf die Option „PartSupply“ schnell und einfach in der Content Toolbar zugreifen.

Collaborative Industry Innovator (CSV): 3D Markup

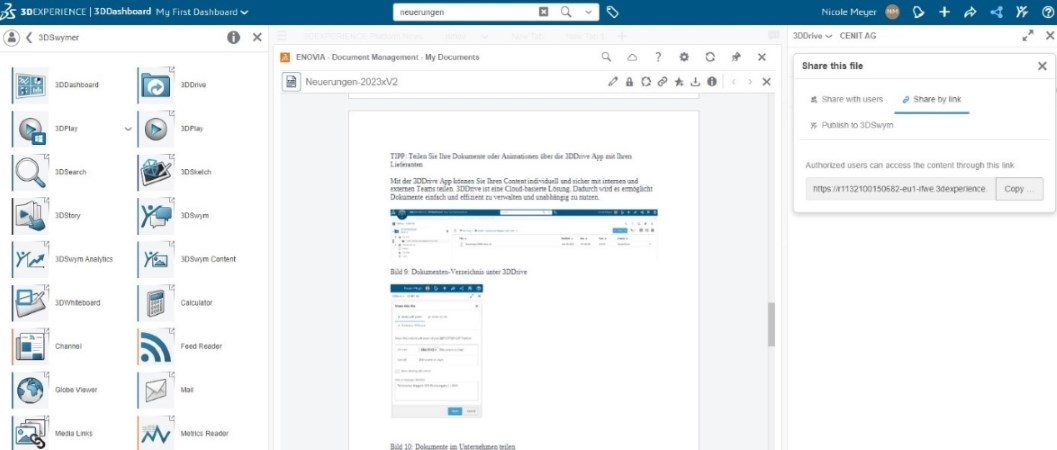

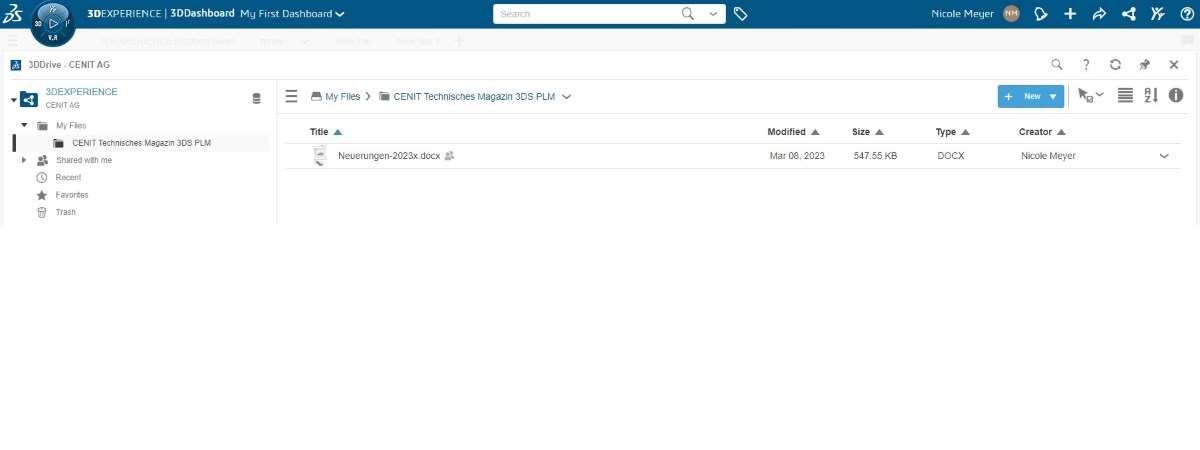

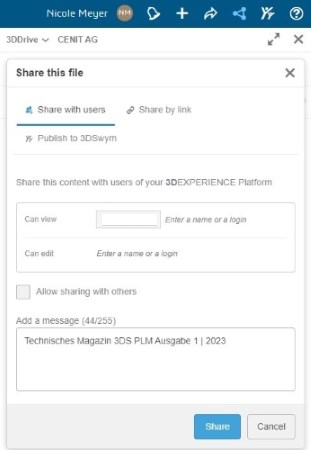

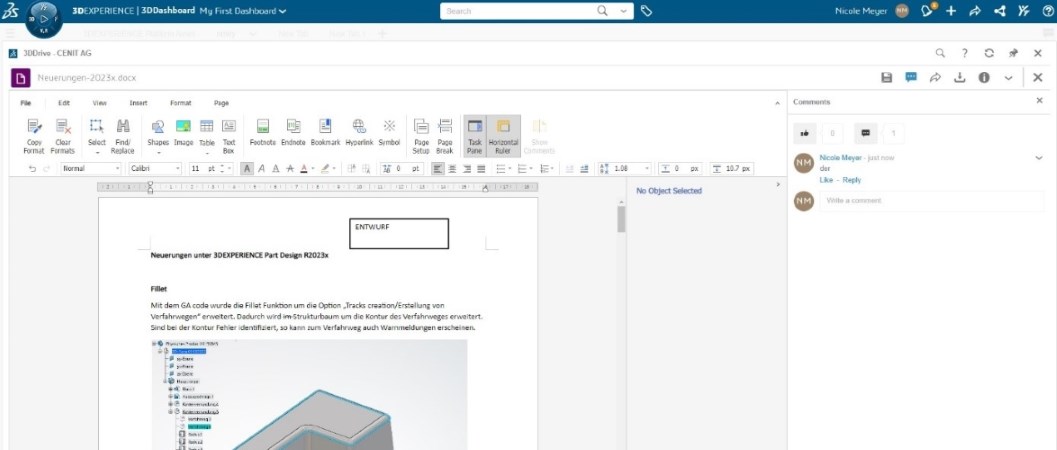

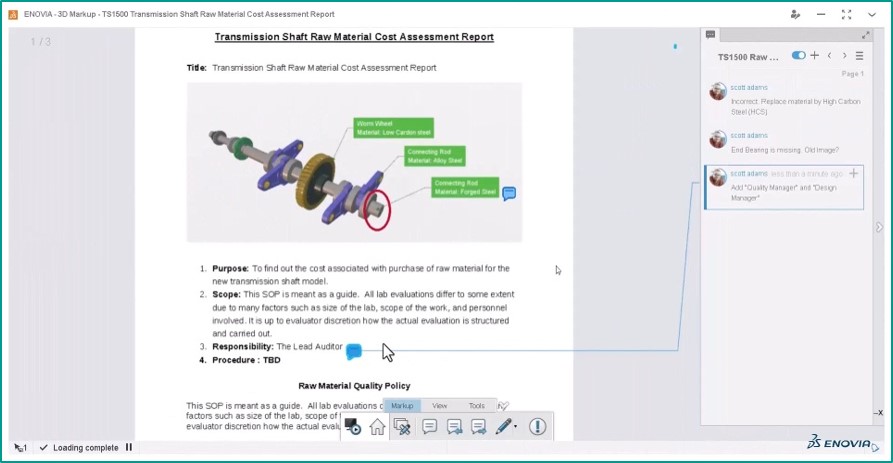

Für die interne Prüfung von Dokumenten stehen mit der 3D Markup App neue Funktionen zur Verfügung, um MS Office-Dokumente zu prüfen. Mit der neuen 3D Markup App in der "Collaborative Industry Innovator" (CSV) Rolle können MS Office-Dokumente innerhalb eines Unternehmens besprochen, überprüft und mit individuellen Kommentaren versehen werden. Voraussetzung ist, dass die Dokumente in der Cloud gespeichert sind.

Folgende Dokumenten-Typen sind für das Review nutzbar: .doc, .docx, .docm, .dot, .dotm, .dotx, .rtf, .ppt, .pptx, .pot, .potm, .potx, .pps, .ppsm, .ppsx, .pptm

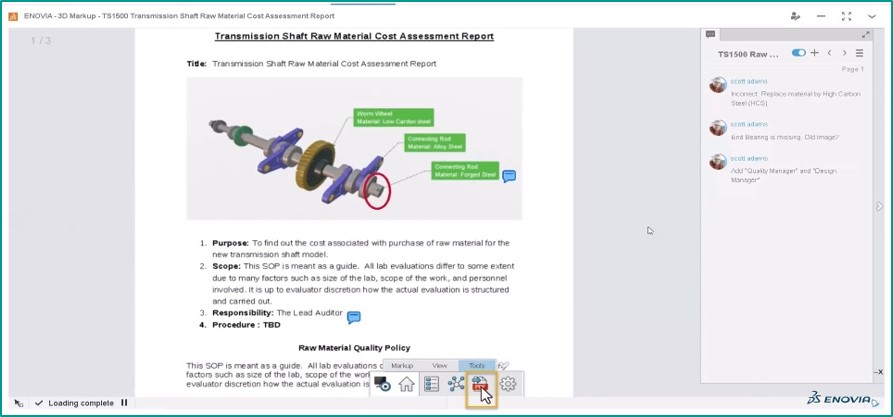

Die mit 3D Markup erzeugten Kommentare können als PDF-Datei für die weitere Dokumentüberprüfung exportiert werden. Die neue Option " Export to PDF" befindet sich auf der Registerkarte "Tools" in der Aktionsleiste.

Die Überprüfungskommentare und Anmerkungen werden in die exportierte PDF-Datei eingebettet.
